Autodesk Maya 2008分層渲染與Adobe After Effects合成應用(中階) (page 3/4) (continue)
返回"color"layer，在Render Layer Editor > Layers > Copy Layer，然後把新增的layer改名為reflection。
 |

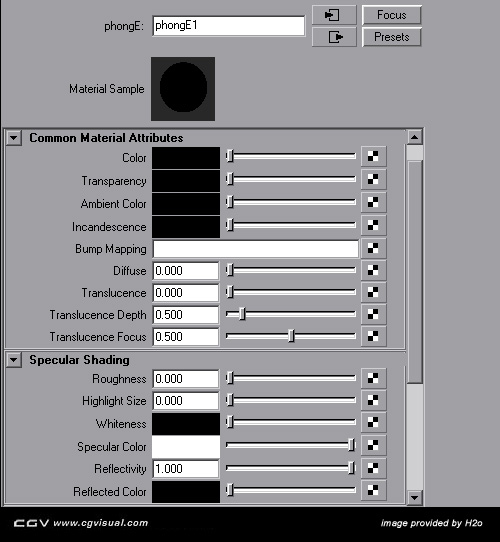

(圖1.13)Mirror Shader。 |
跟著我們建立一個全reflection的shader，也稱為Mirror Shader，用來在後期控制物件reflection的多少。(圖1.13)
設置方法: 除了Specular Color及Reflectivity都是1外，其他attributes都設為0或者黑色。
 |
(圖1.14) Reflection Pass。 |
把這個Mirror Shader assign(指配)去整個椅子，得出如(圖1.14)的效果。
把正在工作的"reflection" layer，copy多一個layer (Render Layer Editor > Layers > Copy Layer)，然後把新增的layer改名為occlusion
 |

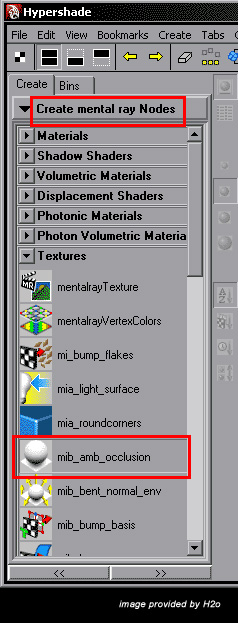

(圖1.15) Mental Ray中的occlusion shader。 |
在Hypershade左面的Create Maya Nodes，轉為Create mental ray Nodes，在Textures menu下，選擇mib_amb_occlusion。(圖1.15)
 |

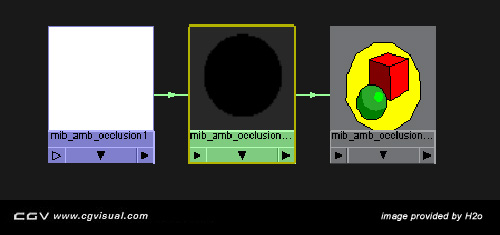

(圖1.16) |
mib_amb_occlusion只是一個texture node，我們隨便assign去場景中任何一個 object，Maya便會自動建立完整的shading network。(圖1.16)
 |

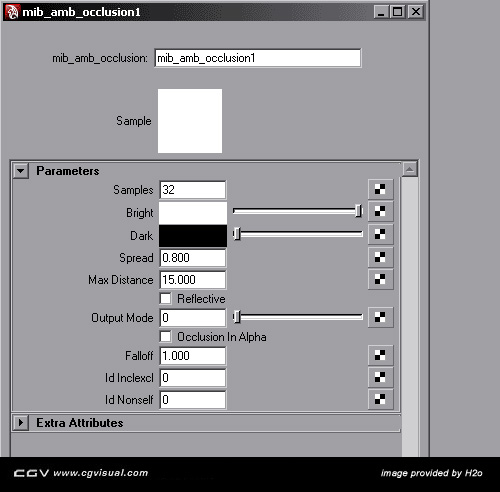

(圖1.17) Occlusion texture node設定。 |
 |

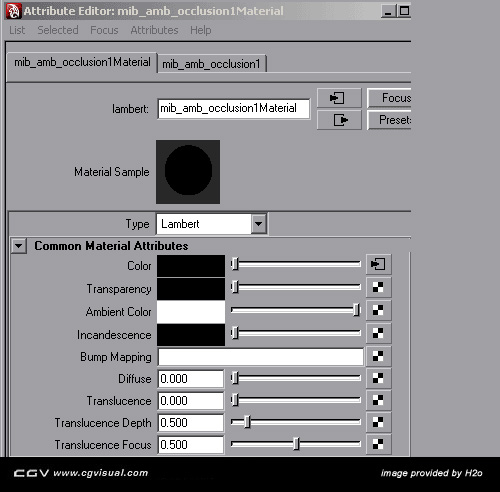

(圖1.18) Occlusion material設定。 |
| mib_amb_occlusion shading network的設定: |
| 1. |
Texture node - Samples是occlusion計算精細程度，本身16 samples不太夠用，改為32較好，不夠的話64也可以。(圖1.17) |
| 2. |
Material - 我們不想occlusion shader受到環境光源影響，所以把Ambient Color改為白色，Diffuse為0。(圖1.18) |
 |
(圖1.19) 開啟了Material Override(球形標示轉為藍色)。 |
返回Hypershade，在mib_amb_occlusion1Material按滑鼠右鍵彈出Marking Menu， 揀選左面的Assign Material Override for occlusion，這時Render Layer Editor的球形標示轉為藍色。(圖1.19)
注1: Material Override顧名思義就是把單一material assign在整個layer裡。
注2: 了解這原理後，以後可以用Presets > Occlusion來代替以上步驟。
| Occlusion Pass不需要Final Gather來計算，我們又可以用Render Setting Override 來省略: |
| 1. |
點選Render Setting Override圖示。 |
| 2. |
在Final Gathering上按滑鼠右鍵。 |
| 3. |
選擇Create Layer Override，此時Final Gathering一字會轉為橙色。 |
| 4. |
把Final Gathering留空便完成。 |
 |
(圖1.20)椅子的Occlusion Pass。 |
很多工作中的Lighting Artist都只顧到物件自身的occlusion，而忽略了物件和地面的occlusion關係。
把"occlusion" layer複製多一個，改名為"bg_occlusion"。用Attribute Spread Sheet，把椅子的Primary Visibility全部關上，(0或off)。地板及背景則為1或on。
 |
(圖1.21)地板的Occlusion Pass。 |
|
|
|
|
