Commercial Product Lighting (page 5/5) (end)
Images provided by H2o

改變場景設定

這一個場景設置，大家可以因應情況作出不同的改變。舉例說，我覺得右邊的光源位置跟邊緣太過貼近，於是把柔光燈的位置移前一點，但結果現在右方多了一條黑邊，而且光影位置也有些不同。因為移前了柔光燈的原故，所以我把它收窄了少許，以免反射的影像過大。還有一點要注意的是，之前提到的Dielectric material特性，正面的反射會比側面少，所以需要把柔光燈再弄光一點，白色的HSV - V數值增加為5。

(圖1.18)

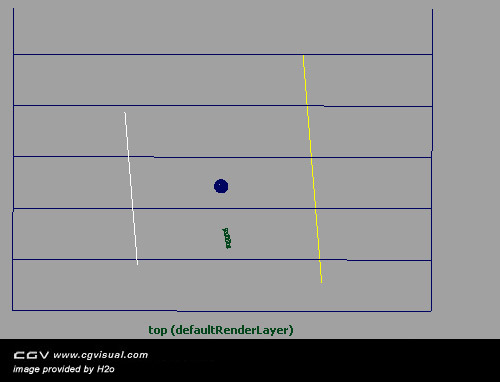

(圖1.19) 第一個燈光設置 (Top view)。

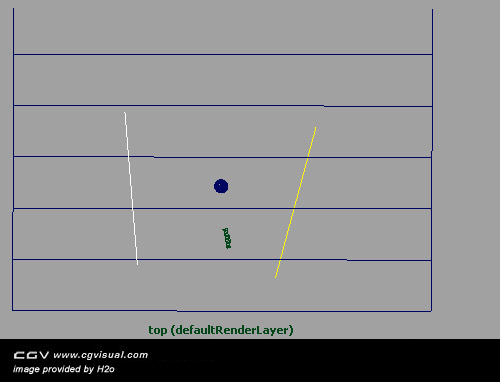

(圖1.20)第二個燈光設置 (Top view)。

(圖1.1) 最後完成圖 (按圖放大)

最後，我附上一些常見物質的折射率( Index of Refraction) 給各位參考:

Material	Index
Vacum	1.0
Air	1.00029
Ice	1.31
Water at 20 C	1.33
Acetone	1.36
Ethyl alcohol	1.36
Sugar solution (30%)	1.38
Fluorite	1.433
Fused quartz	1.46
Glycerine	1.473
Sugar solution (80%)	1.49
Typical crown glass	1.52
Crown glass	1.52-1.62
Sodium chloride	1.54
Polystyrene	1.55-1.59
Carbon disulfide	1.63
Flint glass	1.57-1.75
Heavy flint glass	1.65
Extra dense flint	1.72
Methylene iodide	1.74
Sapphire	1.77
Rare earth flint	1.7-1.84
Lanthanum flint	1.82-1.98
Arsenic trisulfide glass	2.04
Diamond	2.417

-End-

	Back Page		(page 5/5)

* Images provided by H2o.
** Txt by H2o.
*** Specially Thanks to H2o.

Editors : Zu , BC
